Molex的FFC/FPC 连接器

2025年2月24日
FFC/FPC 连接器     在智能手机、可穿戴设备、汽车电子等产品不断追求轻薄化与高性能的今天，电子元器件 […]
FFC/FPC 连接器

    在智能手机、可穿戴设备、汽车电子等产品不断追求轻薄化与高性能的今天，电子元器件的微型化与高密度集成已成为行业发展的核心方向。作为连接电路板与柔性线路的核心部件，FFC（柔性扁平电缆）与FPC（柔性印刷电路）凭借其独特的物理特性和电气性能，成为现代电子设备中不可或缺的组件。

FFC/FPC 连接器用于在线对板/板对板应用中将带状扁平柔性电缆 （FFC）/柔性印刷电路（FPC）配接到 PCB 电路。它们也提供电缆到电缆配置。这些连接器具有高密度、非常窄的外形尺寸，适合狭小的空间。它们常用于消费类应用，如笔记本电脑、相机、计算机外围设备、电器和电话等。单排或双排连接器外壳通常由柔性塑料、聚合物、工程橡胶或薄膜制成，围绕着嵌入式金属连接器，也提供多种锁定样式。

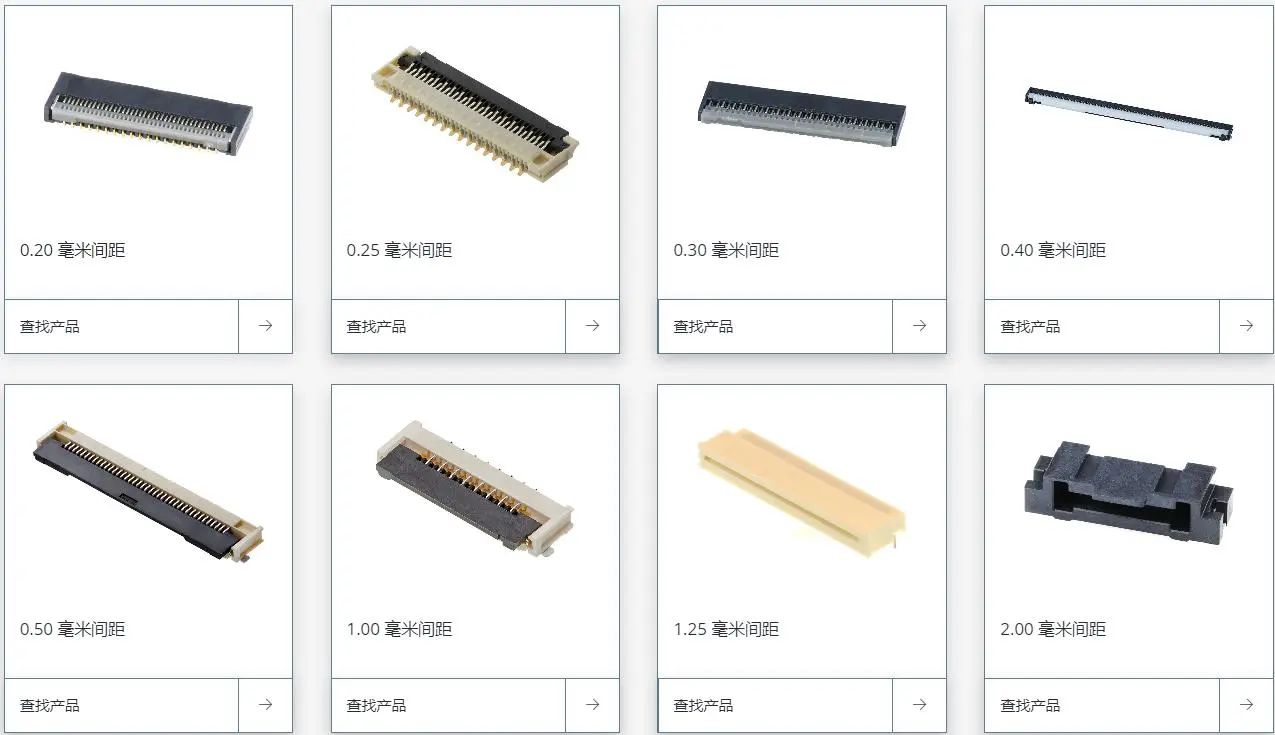

    许多新产品设计需要特定数量的信号电路，工程师有时可能很难选择小间距、多电路 FFC/FPC 连接器。来自Molex 莫仕的 Easy-On FFC/FPC 连接器具有多种功能，可提高设计灵活性。这些功能包括间距尺寸从 0.20 到 2.00 毫米不等，电路尺寸从 2 到 96，驱动器类型包括直角或垂直方向的前端翻转、背部翻转、滑块、一键式和 LIF，非常适合消费、移动设备和汽车市场的需求。

    FFC/FPC产品在组装过程中，需要注意共面性问题和多步骤过程。

Molex 莫仕的 Easy-On FFC 和 FPC 连接器可靠、坚固且易于操作，是机器人插配和全自动 SMT 工艺的理想选择。Molex 莫仕的柔性扁平电缆/柔性印刷电路连接器具有最小的翘曲和镀镍端子，经过设计和测试，可解决 SMT 过程中出现的共面性或其他问题。

客户需要可满足各种产品合规性要求的制造商和稳定的供应链。作为业内久经考验的领导者，Molex 莫仕提供质量可靠的产品，这些产品符合各种环境标准和 RoHS 认证、有保证的产能、知识渊博的工程支持和可靠的业务连续性计划 (BCP)

    Molex 莫仕让您在为应用选择最佳配接连接器和电缆时，从一开始，我们的 FFC/FPC 连接器和电缆团队就协同工作，确保规格和公差一致，从而保证兼容性和可靠性。Molex莫仕 不仅制造 FFC/FPC 连接器，而且制造与其配接的跳线。

例如客户可以先选择 FFC/FPC 连接器，再选择配接的 Premo-Flex 电缆，因为连接器会提供很多关于所需电缆类型的信息。

当然，选型时需要测量您要连接的两个物件之间的距离，例如两个 PCB 之间、PCB 和 LCD 之间或多个元器件之间的距离，根据你的实际情况确定所需的电缆长度。

1. 应注意，电缆的同一侧还是相反两侧上需要裸露触头。我们将这些触头类型称为 A 型（同侧）和 D 型（相反两侧）。

2. 考虑电缆在应用中承受的运动量。如果电缆安装在静态应用中，可以使用最多能经受 10,000 次弯曲的稍厚电缆。相比之下，如果电缆在其使用寿命期间会经历很多次弯曲，例如在机械臂应用中，可能需要使用弯曲寿命为 10 万到 250 万次的 Premo-Flex 电缆。

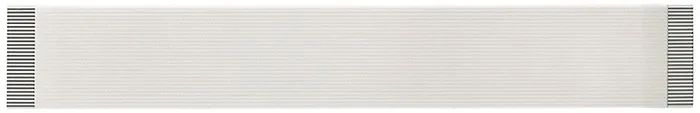

A 型电缆，裸露触头位于同侧（图片来源：Molex）

D 型电缆，裸露触头位于相反两侧（图片来源：Molex）

    Molex 莫仕是工程资源、产品和专业技术的领导者，凭借其性能卓越、特性超凡的优质连接器，帮助解决当今的市场难题，满足客户的微小连接器需求。Molex莫仕 不仅制造 FFC/FPC 连接器，而且也制造与其配接的跳线，在电子领域，这两种产品通常是一同销售和使用。Molex 致力于提供完整的互连解决方案，从而以最佳方式为客户提供服务支持。
