参考信息

包装方式

接头 – 压纹带包装

外壳、挡圈 – 袋装

端子 – 卷装

设计单位：毫米

RoHS：是

低卤：是

电气参数

电压（最大值）：125 伏

电流（最大值）：3.0 安

接触电阻（最大值）：10 毫欧姆

耐电压：500 伏交流

绝缘电阻（最小值）：1000 兆欧姆

机械参数

触点对外壳的保持力：

标准版本 – 9.8 牛

TPA 版本 – 20 牛

ISL 版本 – 50 牛

物理参数

外壳：标准版本和 ISL 版本：PBT，TPA

版本：PA

挡圈：PBT

接头外壳：聚酰胺

接头端子：铜合金

端子触点：磷青铜

镀层：接触区域 – 锡或金

焊尾区域 – 锡 板底 – 镍

工作温度：-40 至 +105°C（标准）

– 40 至 +125°C（ISL 和 TPA）

电池管理系统  信息处理模块  车载充电器

逆变器紧固件  抬头显示器  配电装置

车辆连接     DC-DC转换器

汽车

车头大灯    仪表系统       座椅调节器

后组合灯    车门模块       传感器

转向开关    后视镜         导航系统

变速箱

拖拉机         起重机           工业机械

消费类产品

白色家电     电磁炉            游戏机

LED照明     自动售货机        储能系统

作为 Molex莫仕 其中一个性能最强和数量最多的衍生产品系列，DuraClik ISL 连接器仍然是市面上体积最小的产品选择之一，有助于解决空间问题并减少对重量的担忧。

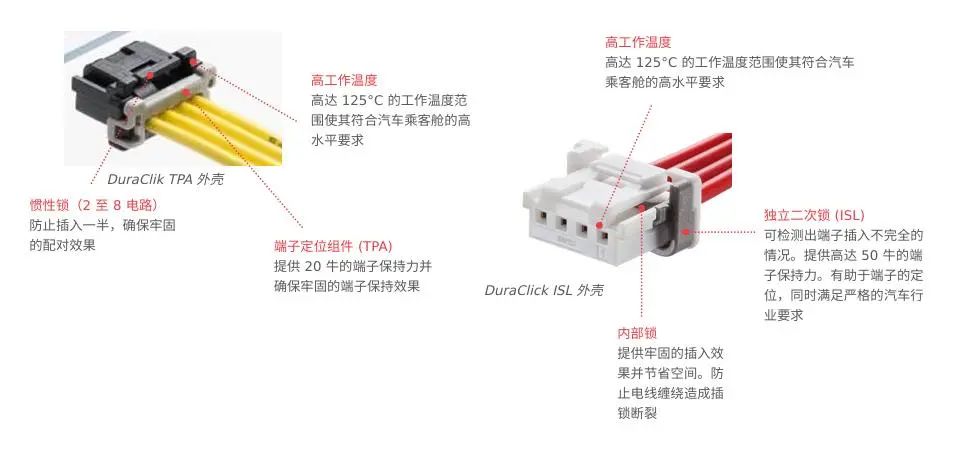

在高震动应用中提供安全插配和印刷线路板固定

Molex莫仕 的坚固系列产品是一种简单高效的解决方案，可为高振动环境提供快速安全的连接。汽车级系列产品具有 ISL、惯性锁定和高达 100N 的保持力。

在高温环境下具有出色的可靠性

DuraClik 线对板连接器的环境温度为 -40 至 +125°C，该产品在照明系统等高温应用中可以保持性能

符合 LV214 规格

LV214 和 ES91500-03 规格旨在满足欧洲、中国和美国汽车市场的要求
