随着电子设备体积更小、更便携，越来越成为人们生活中不可或缺的一部分，业界对能够轻松适应复杂形状和环境的组件需求猛增。柔性印刷电路（FPC）和扁平柔性电缆（FFC）正在引领这一电子行业变革，提供了前所未有的设计灵活性和性能提升。
然而，FPC 和 FFC 的潜力不仅在于柔性。通过重新定义连接器和设备，它们正在为新一代电子产品铺平道路，这些产品更高效、更可靠，能够满足现代应用的严苛要求。
柔性电子产品的崛起
了解FPC和FFC的丰富特性，是释放其全部优势和未来设计可能性的关键。这些先进的互连解决方案旨在实现出色的柔性和紧凑的集成度，使其成为优化设计灵活性的首选。通过在柔性基板上蚀刻铜导体，FPC 能够实现复杂的电路；而 FFC 则可以在柔性绝缘材料中嵌入多个扁平导体。这些特性共同提供了无与伦比的灵活性、更小的尺寸和更轻的重量，使其成为在空间受限时，实现复杂外形应用的理想选择。
为了有效利用 FPC 和FFC，必须仔细考虑设计复杂性、制造精度、成本和长期可靠性。最佳性能取决于精细的设计实践，特别注意导体宽度、间距、材料选择和弯曲半径，以防止信号衰减并确保可靠性。先进的制造技术和严格的质量控制措施，保证了稳定的品质。
FPC制造工艺是在柔性基板上涂敷一层薄铜膜，进行蚀刻以形成精细的导电通路。然后将绝缘层和保护层层压在蚀刻铜上，形成坚固耐用的结构。FFC 将导电层层压在绝缘材料之间，工艺较为简单。与 FPC 不同，FFC 不需要蚀刻工艺。这种简化的生产方法有助于推动标准 FFC 选件的广泛应用，如Premo-Flex提供的产品。FPC和 FFC的最后工艺步骤都是使用焊接或粘合剂与其他组件粘合，以确保安全连接。
FPC和FFC因其柔性和微型化能力而广泛应用于各行各业。因其可实现精密制造和针对性设计，成为了智能手机、平板电脑和可穿戴设备等消费电子产品的理想选择。在汽车领域，FPC 和 FFC与先进驾驶辅助和信息娱乐系统、摄像头、照明、制造和装配密不可分。在医疗领域，这些技术最常用于诊断设备和可穿戴健康监测器。在工业自动化、机器人和航空航天领域，FPC 和 FFC亦凭借在严苛、恶劣环境下的可靠性和性能而得到广泛应用。
只要注重工艺细节，FPC 和 FFC可以支持广泛的实际应用和持续的技术进步，推动着微型连接器领域的重大变革。
通过将 FPC 和 FFC 集成到连接器设计中，可为重大产品创新提供可能性。越来越多的连接器设计将 FPC 和 FFC 作为灵活的延伸部分（称为“尾端”），它们纤薄的外形减小了连接器的占位面积，从而实现了更紧凑的产品设计。带有 FPC 或 FFC 尾端的连接器可以实现精确的弯曲，从而提高产品的耐用性。集成 FPC 和 FFC 可简化装配流程，减少设备包含的组件数目，而且柔性连接器相比刚性电缆更容易处理。
FPC和FFC的固有柔性推动了先前无法实现的创新连接器设计，突破了电子互连的极限，它们能够实现的出色产品特性包括：

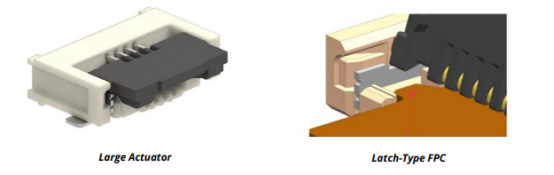

通过使用FPC 和 FFC 触点，ZIF 连接器现在更加可靠和对用户友好。这些连接器可确保与配接接口轻柔、安全地接触，从而简化制造过程、减少磨损并延长连接器的使用寿命。
智能手机和平板电脑等可折叠设备要求连接器能够承受反复弯曲和挠曲而不影响性能。FPC和FFC对于确保可靠、柔性和耐用的设计非常重要。
这些示例清楚地表明，FPC和FFC为连接器和设备的设计提供了全新的可能性。然而，如要充分发挥其优势，需要使用额外的工程技术策略。
如何充分发挥 FPC 和 FFC 技术的潜力，工程师和制造商必须小心应对复杂的设计考虑因素和制造复杂性。
1 设计挑战
在 FPC 或 FFC 的有限空间内设计复杂的电路模式是一项挑战，这需要精心规划和必要的路由软件来组织信号路径并减少串扰。由于阻抗变化和串扰，在柔性基板上保持高速信号完整性非常困难，因此工程师必须努力采用可控阻抗设计、选择合适的材料并进行仔细建模。此外，缓减EMI/EMC 还需要合适的屏蔽材料、导电粘合剂和精细的布局操作。
2 制造挑战
FPC和FFC的复杂性要求多层精确对准。先进的制造设备、精确的对准标记和光学对准系统对于优化精度至关重要。确保材料的兼容性亦十分重要，因此需要进行全面的材料测试和优化粘接工艺，以解决兼容性问题。
3 可靠性挑战
使用 FPC 和 FFC 的产品，如果反复弯曲和挠曲，仍然会导致疲劳故障，不过，挠曲寿命测试和精心的材料选择可显著提高抗疲劳性。同样地，暴露在湿气或化学物质中会出现腐蚀，从而降低性能，但保护涂层、气密密封和耐腐蚀材料可以降低这些风险。此外，极端的温度变化也会影响 FPC 和 FFC 的机械和电气性能，使用工作温度范围较宽的材料和热管理技术可以解决这些问题。
仅仅解决其中一个领域的问题是不够的。柔性组件的成功实施，有赖于对工程技术和制造工艺的全面深入思考。

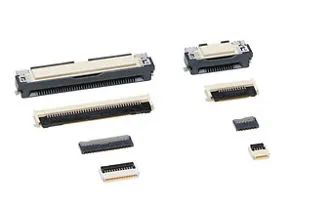

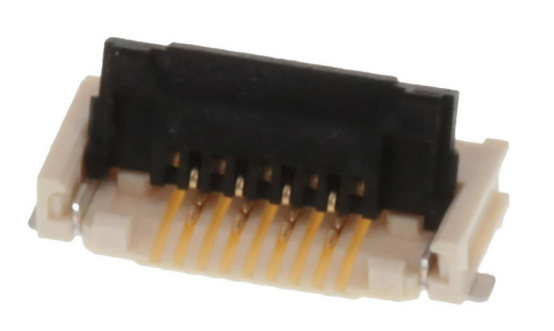

Molex莫仕处于柔性连接器技术的领先地位，提供全面的高性能FPC和FFC 解决方案。Easy-On FFC/FPC连接器展示了公司致力开发以客户为中心的解决方案。凭借广泛的间距尺寸、电路数量和驱动器类型选择，设计人员可以开发出高度定制化的高效产品。这些连接器可在严苛的环境中发挥出色的性能，它们是消费电子、移动设备和汽车应用的理想选择。
作为全球制造商值得信赖的合作伙伴，Molex莫仕致力于提供高品质互连解决方案和全面的精密工程支持，以助力客户的成功。通过与客户密切合作，我们不断突破互连设计的极限，为各个行业的创新设备带来全新的可能性。
